工具实训室技术方案
借鉴国外先进的培训模式和手段，按照专业化、层次化、小规模，注重实际操作能力培养，采用虚实结合的指导思想来构建石油工具实训室。
工具实训室陈列各种钻井工具及设备模型，并配合多媒体动画演示，能够使受训学员掌握各种工具的功能，工作原理，使用注意事项，工具的保养维护方法等。
实训室由工具模型、大屏幕显示系统及配套软件系统等组成。每一套工具模型配备一台电视，用于播放相应的动画。
系统主要硬件

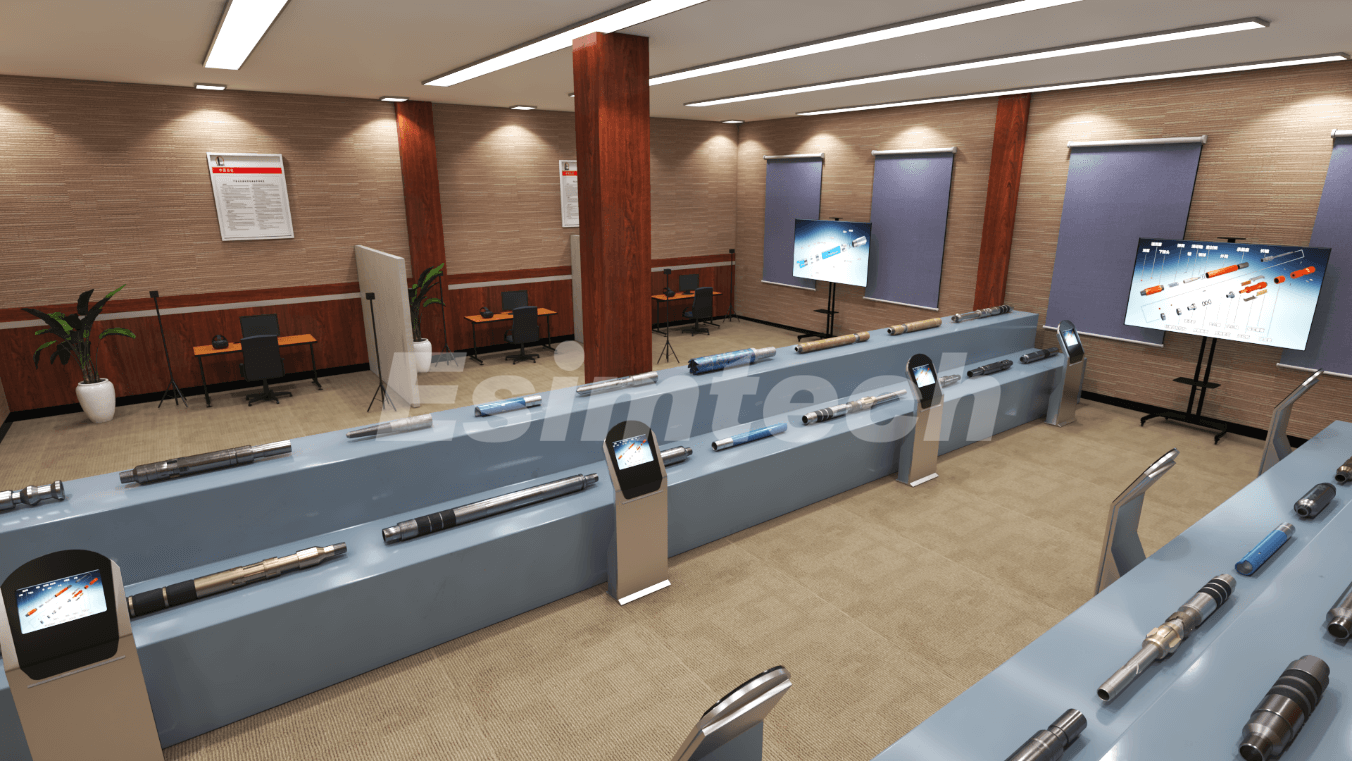

系统整体布局图：
系统主要软件
多媒体软件系统
系统标准配置
| 序号 | 名称 | 技术参数及指标 | 单位 | 数量 | 备注 |
| 1 | 三维动画软件 | 分辨率：1920*1080 | 套 | ||
| 码率：32000 kbps | |||||
| 帧率：30FPS | |||||
| 带中文字幕及配音 | |||||
| 2 | 工具模型 | 套 | |||
| 3 | 电视 | 80寸电视 | 台 | ||
| 4 | 触摸屏 | 触摸屏及支架 | 套 | ||
| 5 | 底座 | 建议甲方自备 |
三维动画系统功能

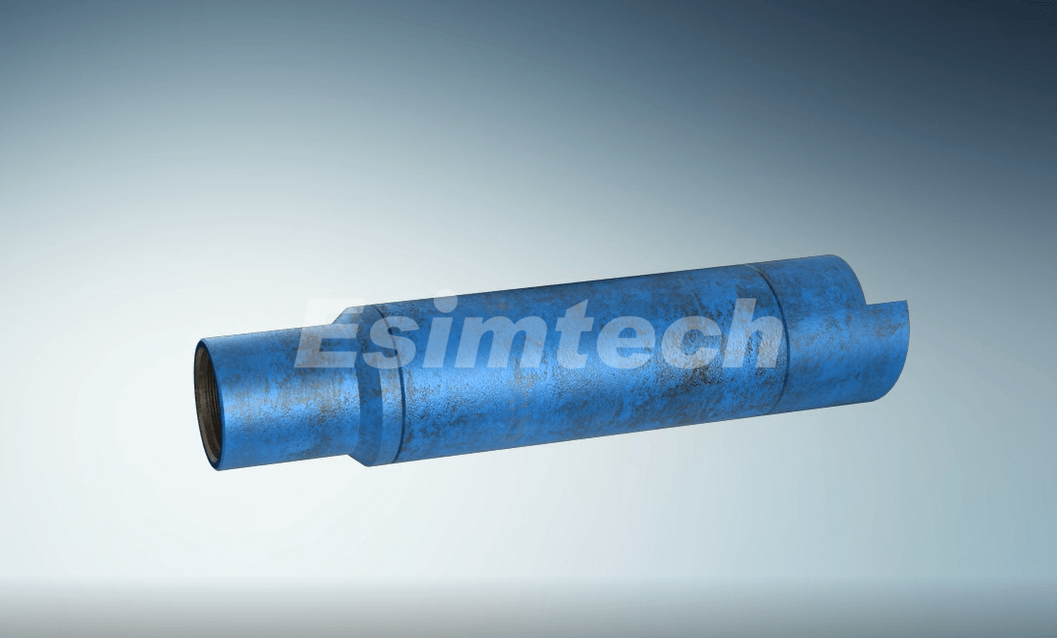

工具认识（3D动画）
动画用360度视角旋转展示工具外观，并同时用文字及配音讲解该工具用途，使用方法，注意事项等。（图例如下）

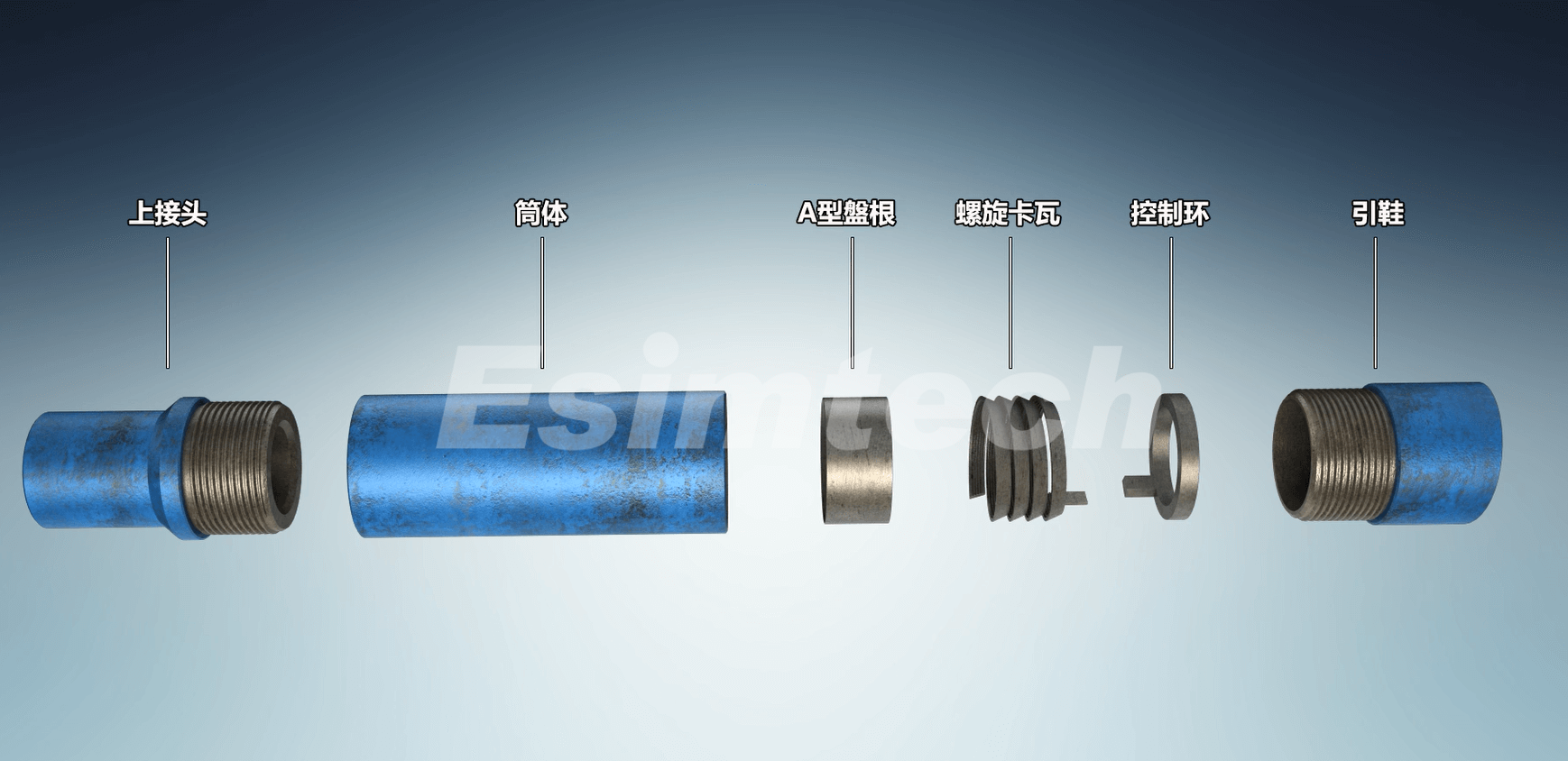

工具的组成，爆炸图3D动画
用爆炸图的形式展现工具内部结构及零件组成，并标示每个零件的名称（图例如下）
工具的作用原理3D动画
以动画形式演示工具的工作原理，同时用文字及配音进行讲解。（图例如下）、
井下工具及井控设备动画包含：
动画技术指标
建模精度：
为保证动画质量，所有设备三维建模均采用高精度建模，模型与实物1：1等比例制作，保证动画所展示工具与实物一致，画面效果清晰且真实。
贴图精度：
为保证动画表面纹理与真实工具一致，所有贴图分辨率均采用4K分辨率，每个模型均依据照片资料绘制基本贴图，法线贴图，高光贴图，AO贴图4张。
渲染分辨率：
渲染分辨率为1080P全高清国际标准，使动画中工具表现更清晰更真实。
动画码率及帧率：
为保证画质及流畅度，动画码率为32000 kbps，帧率为30fps，此标准高于国际高清视频标准，作为对比，正常的一部电影的90G蓝光原盘码率为30000kbps，帧率为24fps。
配音及字幕：
动画全程带有中文字幕，并聘请专业配音演员录制旁白解说。
箭型止回阀模型
制作方案：
参照箭型止回阀等比例制作， 铝合金材质，表面氧化处理；壳体1/4剖面，可拆装，能清楚展现箭型止回阀内部结构。

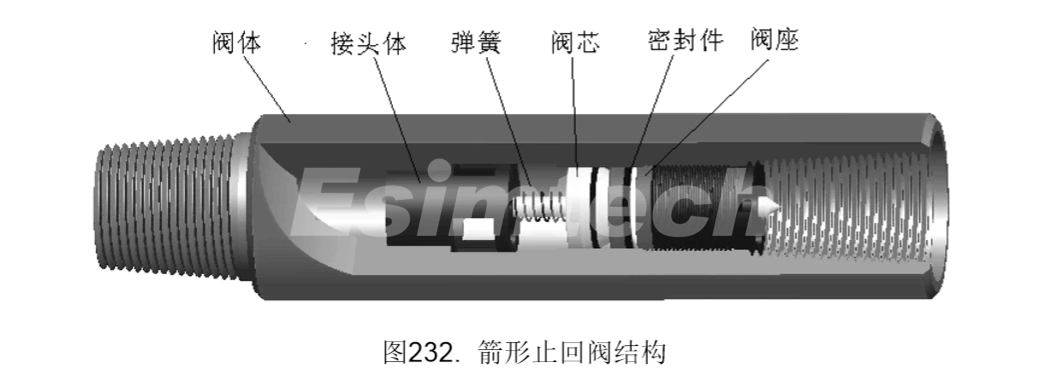

参考图纸：

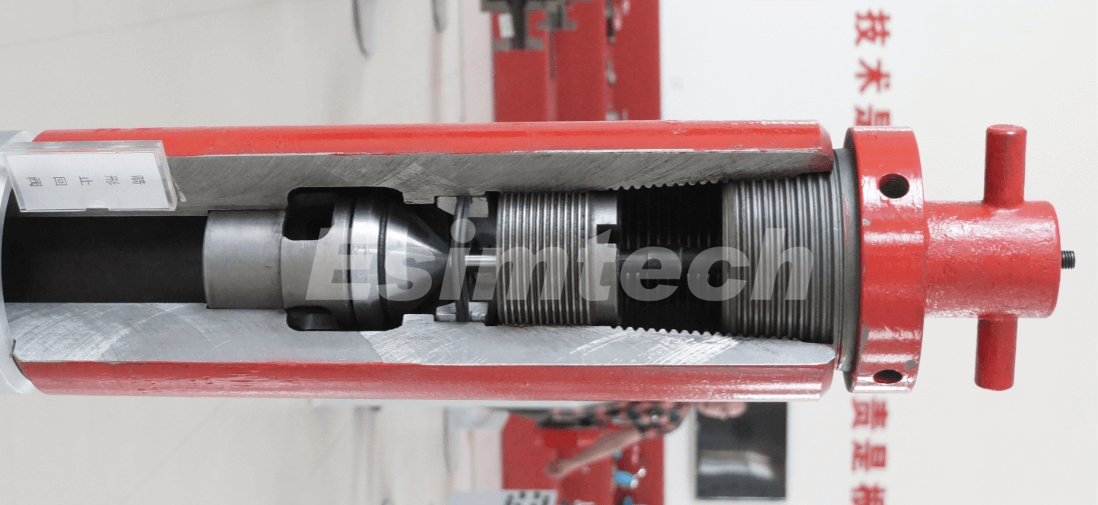

模型参考效果：
功 能：
投入式止回阀模型
参照投入式止回阀等比例制作， 铝合金材质，表面氧化处理；壳体1/4剖面，可拆装，能清楚展现投入式止回阀内部结构。

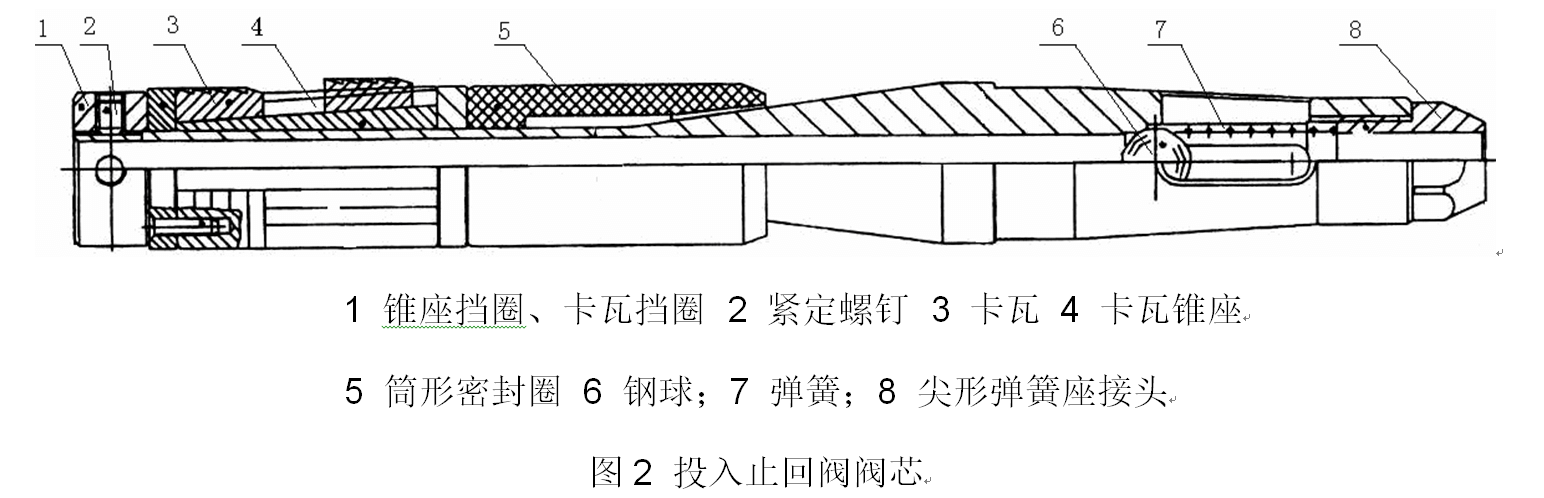

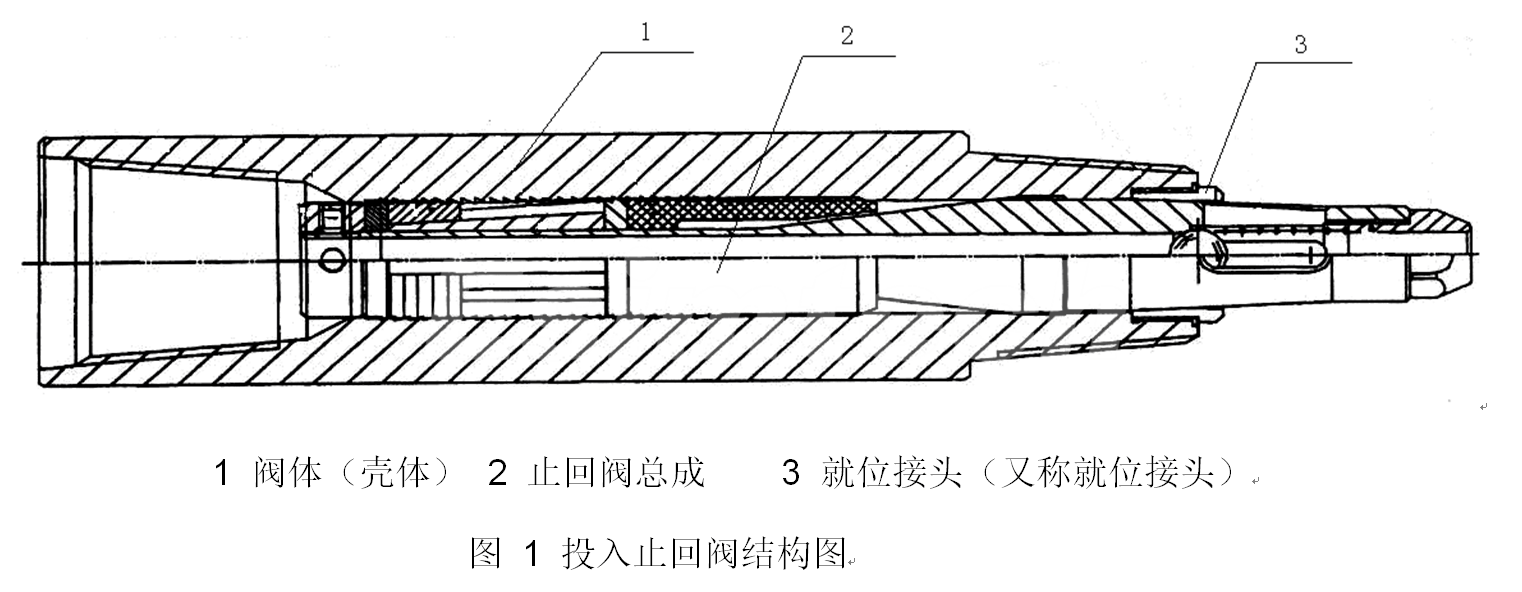

参考图纸：

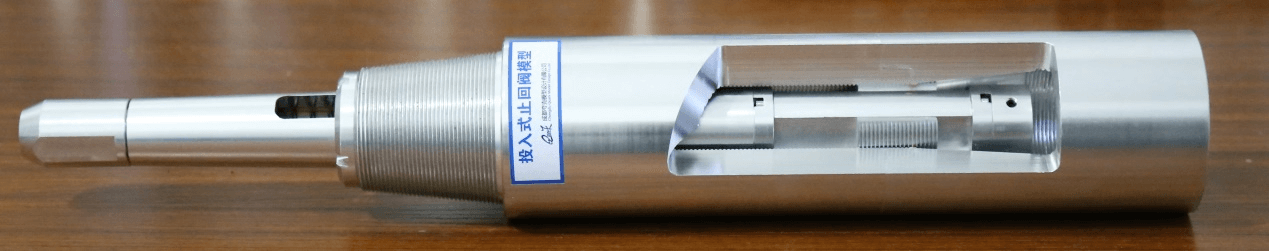

模型参考效果：
