ESIM-FWS8全尺寸修井作业模拟培训系统
系统主要硬件
系统主要硬件包括修井机操作台、防喷器控制台、节流控制台、立管管汇、节流管汇、压井管汇、远程控制台、场景显示系统。按照1：1尺寸设计，能够最大程度还原修井现场环境。
修井机操作台模拟标准XJ45修井操作台，操作台上的控制与显示与实际控制台保持一致。能模拟绞车升降、泥浆泵调速等。
 | 1) 全金属结构（台子为钢材，面板为铝制），仿真XJ45型修井机，带式刹车系统。适用于大、小修井作业。2) 外形尺寸为1110mm*550mm*1250mm |
防喷器控制台按照常规产品模拟。其上的操作控制和显示参数与实际产品保持一致。
 | 1) 全金属结构（钢材），外形尺寸为860mm*530mm*1900mm；2) 采用按照“环形-半封闸板-全封闸板-半封闸板“结构模拟。可与远程控制台联动。 |

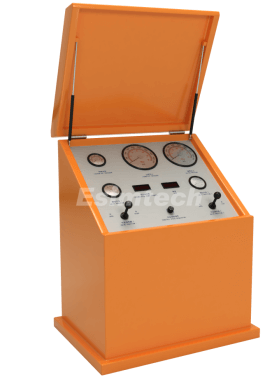

节流控制台按照常规产品模拟。其上的操作控制和显示参数与实际产品保持一致。
 | 1) 全金属结构（台子是钢材，面板为铝制），外形尺寸为830mm*610mm*1220mm；2) 采用双液压节流控制台结构。 |
远程控制台按照常规产品模拟。其上的操作控制和显示参数与实际产品保持一致。
 | 1) 全金属结构（钢材），可与司钻控制台联动。外形尺寸为2000mm*680mm*1650mm |
压井管汇、立管管汇和节流管汇按实际产品结构及布局。其上的操作控制与实际产品保持一致。
 | 按照高压双通道结构设计。工装焊接，所有手轮装置带传感器监测。能提供各个阀门的操作，可根据作业要求实时显示泵压等采用金属材料（钢材），外形尺寸为1650mm*650mm*1700mm |
 | 节流管汇管道及阀门全部采用金属材料，工装焊接，所有手轮装置带传感器监测，可操控各个阀门的开与关，具有手动节流和远程液动节流控制功能。同时，能实时显示套管压力全金属结构（钢材），外形尺寸为1800mm*800mm*1700mm |
 | 卧式结构,可操控各个阀门的开与关，同时可以根据作业需要显示压井管汇压力采用金属材料，外形尺寸为1800mm*900mm*750mm |
指重表显示台用于显示大勾悬重、钻压、油管压力、套管压力等。
 | 1) 全金属结构，独立单元，集中显示悬重、油管压力和套管压力等三个重要的参数。2) 外形尺寸为500mm*500mm*1650mm |
 | 大屏幕LED全彩显示系统将模拟现场场景的3D动画经专业图形处理器处理后，采用LED全彩显示系统显示。LED P2.5显示屏，分辨率：1920*1080显示屏安装尺寸：5400mm(宽)*3215mm(高)（最终屏幕安装尺寸、分辨率视安装环境进行调整） |
 | 主要组成部件： 1、主控计算机 2、图形计算机 3、23寸显示器2台 4、机柜1个 5、音效系统 6、打印机 7、一张教师控制台，两把椅子 8、一键启动系统（一键控制系统上电和关机） |
系统软件
控制整个模拟系统的一键启动、关闭，并且能够自由切换有钻台（大修）和无钻台（小修）的模拟场景。
系统音效模拟
所有修井作业模拟图画中出现的修井设备运行时、碰撞时、加减速运转时的音效均与修井现场设备实际声音一致，音效逼真、贴近现场。
模拟器功能
模拟器操作能满足修井司钻、井队技术员、修井队队长等不同工种的培训。通过使用模拟器培训，使受训人员掌握软、硬关井及常规、非常规压井技术。
模拟器系统软件采用数学模型模拟石油工程修井作业中的各种工况和参数，例如压力、扭矩、转盘转速、排量等，精确反应这些物理参数之间的关系，达到与实际修井作业相同的效果。
模拟器系统能设置各种修井参数，如管柱结构、井身结构、地层参数、设备参数等，使培训更加灵活和更有针对性；软件系统采用无定序架构，能真实模拟修井机的操作，系统更接近实际；利用虚拟现实技术构造逼真的感知环境，采用与操作工况同步的三维动画。
模拟器按照工业级标准设计，数据采集与控制系统采用RTU构成，最大程度保证设备的可靠性。
