ESIM-FLS4录井模拟培训系统
综合录井模拟培训系统是先进的模拟培训设备，用于满足作业者、录井队、培训学校以及石油工程院校进行综合录井的模拟培训。系统采用仿全尺寸录井仪器房、沙盘井场模型、传感器模型，配以先进的录井软件，以及本公司开发的钻井异常事故模拟软件和传感器检测软件，向受训学员全方位展示综合录井的整个流程，学员亦可以轻松掌握各种操作技能和钻井事故的预报及处理经验。
系统主要功能：
- 向受训学员展示井场的构成以及录井在钻井作业中的作用；
- 培训学员气测系统的构成及操作；
- 模拟钻井过程中5个大项共计45个小项的各种异常事故，学员经过培训后可掌握各种异常事故的预报及处理；
- 培训学员熟悉传感器在录井中的作用以及各种传感器在井场中的安装位置；
- 教师可通过KVM系统示范如何操作使用综合录井模拟培训系统的各种软件。
系统主要硬件
模拟培训系统结构如图所示。系统由防爆仪器房、工控机柜、气测设备、沙盘井场模型、传感器模型、电源控制系统、KVM系统、投影系统等构成。

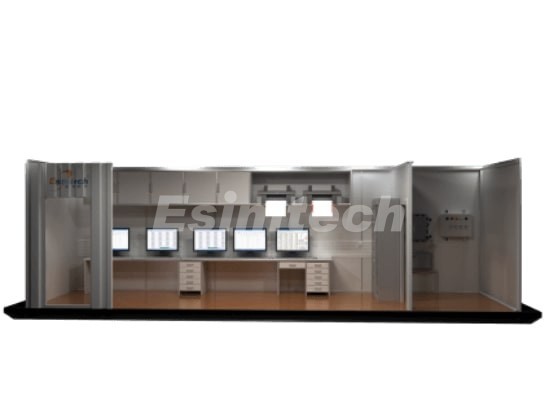

裸眼井井口装防爆仪器房：全尺寸综合录井防爆仪器房仿神开SK-2000FC仪器房设计，设备布局仿真实录井现场。置组成及规格

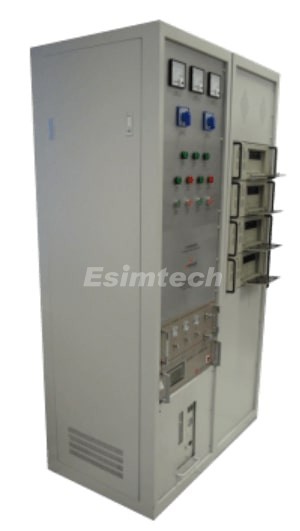

工控机柜：工控机柜将工控计算机、氢焰色谱仪、红外CO2分析仪、氢气发生器以及电源控制面板集合在一起，便于操作。

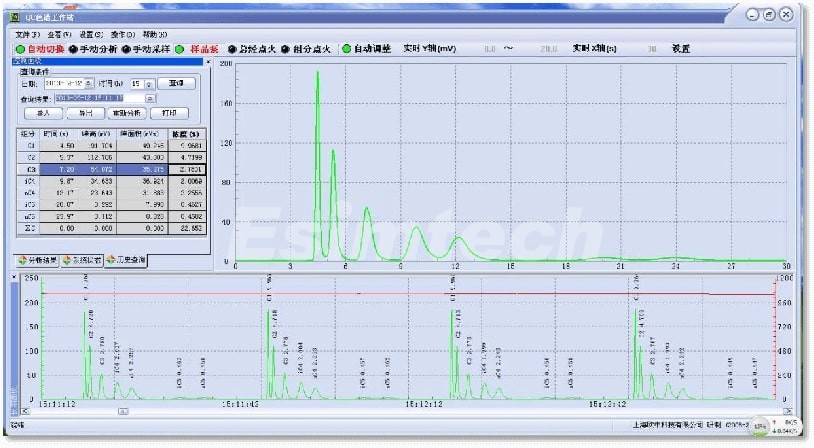

气测设备：气测设备包括氢焰色谱仪红外CO2分析仪、氢气发生器、空气压缩机和电动泥浆脱气器。

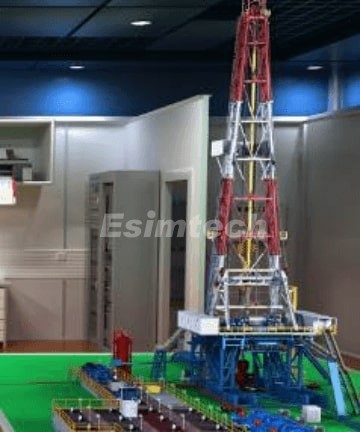

沙盘井场模型：沙盘井架模型仿照新型的70D钻机制作，布局与真实井场完全一致，令人印象深刻。学员可以从中了解钻机的各个系统、各种管汇的连接、钻台上的各种设备，灌区构成及功能等。

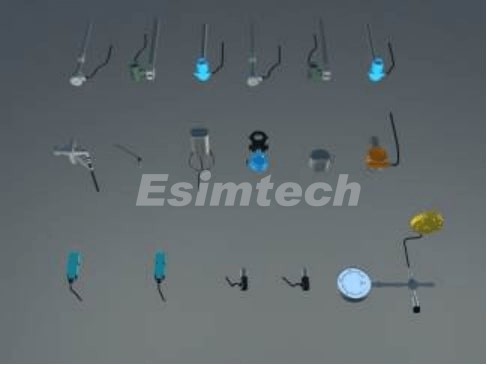

传感器模型：包括真实录井现场所安装的传感器，主要有：绞车传感器、泵冲传感器、转盘转速传感器、转盘扭矩传感器、入口/出口电导率传感器、入口/出口密度传感器、入口/出口温度传感器、超声波液位传感器、电扭矩传感器、立压传感器、套压传感器、悬重传感器、H2S传感器。
KVM系统：KVM交换机通过直接连接键盘、鼠标、视频端口，教师可以在一端访问和控制录井仪器房内计算机，轻松示范学员如何操作软件，同时可切换仪器房内任意一台计算机到投影机，仪器房外学员亦可观看学习。
系统软件
- 钻井事故模拟软件
- 综合录井软件系统
- 传感器检测主控软件
- 传感器检测图形软件
- 传感器检测PLC程序
- 电源控制系统PLC程序
- 声效控制模块软件
- 系统自检模块
- 学员管理及自动评分软件模块
功能特点
- 模拟培训系统营造真实的录井现场环境，气测系统、综合录井软件系统均采用生产现场所用设备。大大提高了培训质量。
- 钻井事故模拟软件是成都盛特公司拥有自主知识产权的模拟软件，能够模拟钻井过程中产生的各种常见或不常见异常事故，包括5个大项共计45个小项。该软件也可回放5口完整井的真是录井数据，还能模拟如起下钻、钻进、循环、划眼等钻井过程。

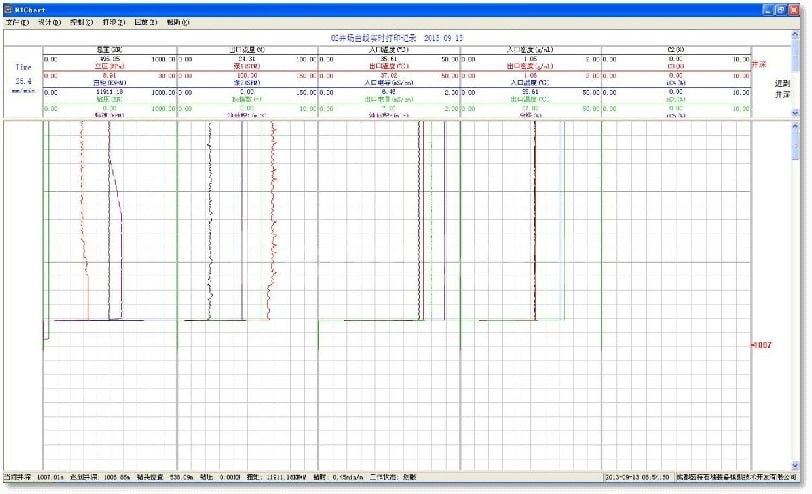

- 录井软件采用上海欧申公司解决方案Riglog，Riglog是一款在油田录井中广泛用到的综合录井软件。能够采集、记录各种传感器和色谱仪的数据。

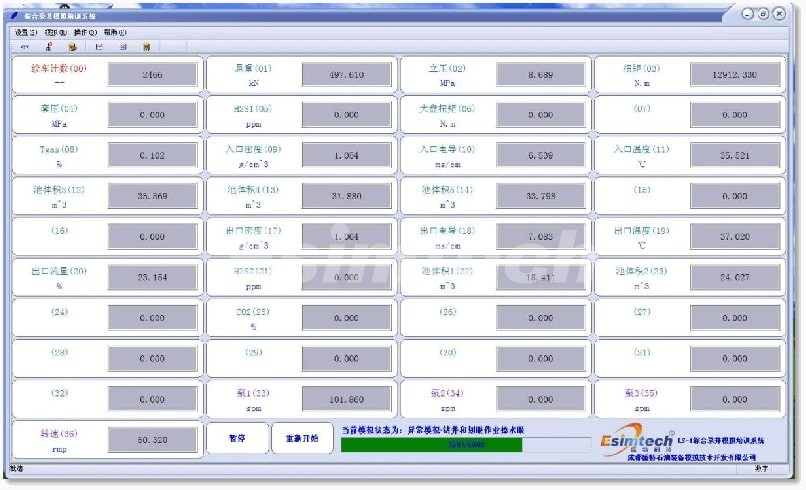

- 传感器检测主控软件、传感器检测图形程序和传感器检测PLC程序共同组成传感器检测系统的软件系统。学员不知道某个传感器安装在什么位置时，只需将传感器上的接头插在相应的航空接头上，图形程序即可展示出该传感器的安装位置以及测量范围等数据。
- 电源控制系统PLC程序主要用于监测仪器房内H2S传感器、可燃气体传感器、烟雾传感器，当传感器出发报警时切断电动脱气器电源。
- 具有对学生操作的自动评分功能。根据学生的操作步骤和操作水平，由系统内置的评分系统自动给出成绩和扣分原因。
可模拟的事故种类
下钻操作
- 起钻井漏
- 起钻井涌
- 起钻溢流
- 起钻井喷
- 起钻遇卡
- 上提解卡
- 下钻井浸
- 下钻井漏
- 下钻井涌
- 下钻溢流
- 下钻井喷
- 下钻遇阻
- 下钻中的卡钻
- 断钻具
- 堵水眼
- 立压异常
对循环和静止的监测
- 井漏
- 井浸
- 溢流
- 井涌
- 井喷
钻井和划眼作业时出现的异常
- 钻头寿命终结
- 掉牙轮
- 钻头磨损
- 钻具刺
- 钻具断
- 井漏
- 井浸（气浸、盐水浸）
- 井涌
- 溢流
- 溜钻
- 顿钻
- 放空
- 堵水眼
- 掉水眼
- 钻头泥包
- 卡钻
- 井壁垮塌
- 钻井液密度引起的立压变化
- 泵刺漏
- 泵上水故障
- 螺杆上部旁通阀处断
- 高压管线刺漏
H2S的监测
- 地层H2S
- 非地层H2S
地层压力的监测
减震器失效
技术要求
- 电源参数：110~220V/50~60Hz交流电
- 功率参数：<6000W
- 显示分辨率：1024*768
安装运行环境要求
- 场地面积：长≥10米，宽≥8.5米
- 将设备供电和照明供电分开
- 系统工作环境温度：0℃～30℃
- 相对湿度：平均相对湿度小于90％
