ESIM-FGS5油气集输模拟培训系统
油气集输模拟培训系统是石油工程、油气储运与计算机技术、虚拟现实技术集合的产物。可以让学员了解各种油气集输设备的内部结构及原理，熟悉该区块的典型场站及流程。培训分为多个层次，可用于初级工、中级工、高级工的培训。通过该系统的培训，可以使受训人员掌握各种油气集输设备的原理及使用方法，能够模拟现场常见的事故。
系统利用“流量耦合”法实时计算管道内流体的压力、流量、温度。先进的数学模型使培训更加贴合现场实际，系统采用事故预埋技术模拟油气集输作业中常见的事故和设备故障，教员可以随时引入这些事故或故障，学员通过现象判断并做出正确的处理，提高他们对事故的判断和处理能力。在大屏幕上显示设备工作状况，使得整个流程清晰易于理解，可以减少学员的培训时间，并且让学员有更深的了解。可定制的事故模拟，可以使培训更加轻松。
该系统由油气集输综合模拟仿真平台、图形系统及配套软件构成。系统中各操作控制台外观按照现场真实设备设计。
系统主要硬件
油气集输工艺流程包括计量流程、原油处理、污水处理、原油稳定、天然气净化、轻烃回收等流程；油气集输设备均采用金属材质，根据现场设备实际尺寸，等比缩放、定制加工而成，模块中安装的阀门均在现场真实阀门基础上改造，内置传感器，操作手感和现场一致，模块中安装的仪器仪表也经过改造，受主控计算机实时控制，仪表读数和学员实际操作联动。包括井口设备、计量设备、原油脱水设备、污水处理设备、原油外输设备及相关辅助设备组成。相关设备效果图如下：

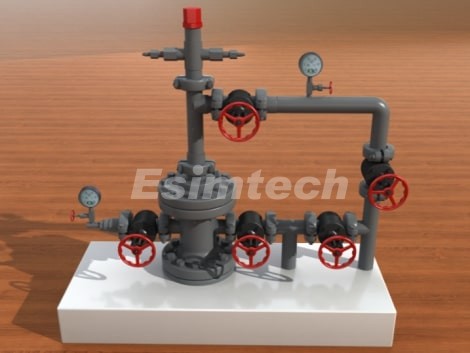

 | 抽油机井井口 管道为金属材质、阀门为真实阀门、内部增加传感器进行改造，所有阀门均可操作，压力表为改装后的指针式压力表。外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 | |

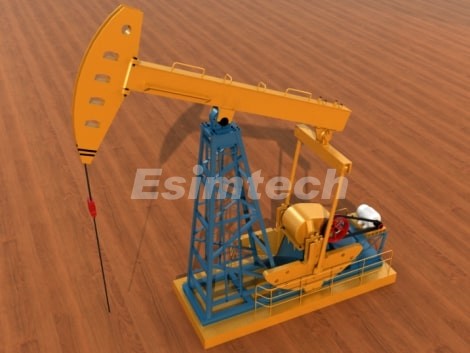

 | 抽油机模型 按照标准抽油机外观进行设计加工，能模拟开井、关井时抽油机的工作情况，外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 | |

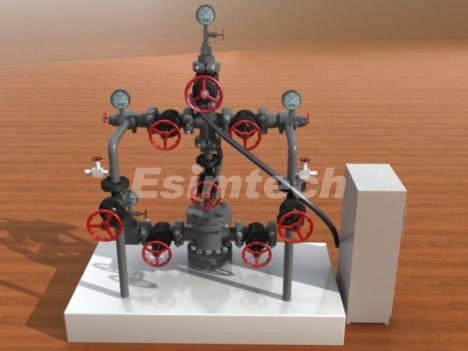

 | 电潜泵井井口 双翼生产电潜泵井，带采样阀门，全金属结构，阀门为真实阀门、内部增加传感器进行改造，所有阀门均可操作。外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 | |

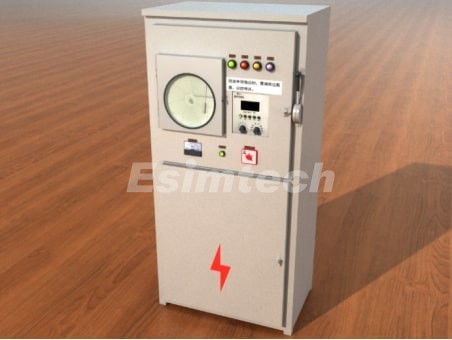

 | 电潜泵控制柜 按照现场1:1加工，可以模拟缺相、气锁、选泵过大、选泵过小、砂卡等多种常见事故。 | |

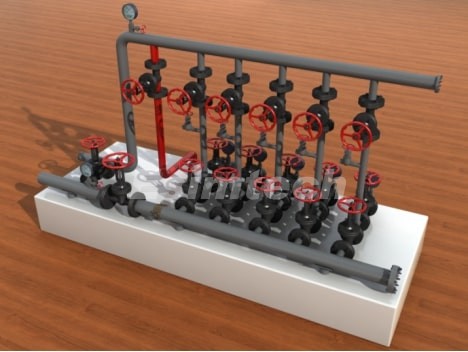

 | 进站管汇 双路结构，一路到加热炉，另一支路到计量分离器。外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 | |

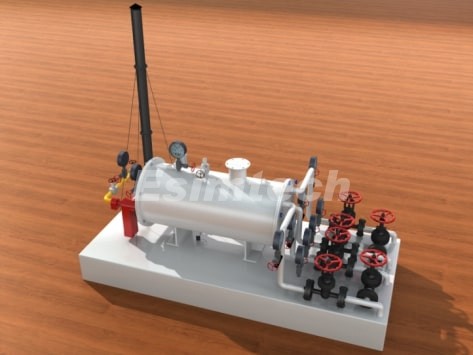

 | 水套加热炉 双支路结构，双进双出结构，全金属结构，按照比例缩放。外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 | |

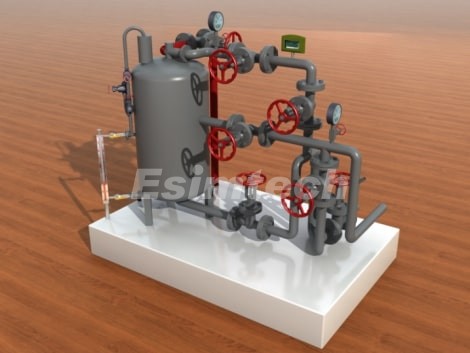

 | 计量分离器 立式计量分离器带旁通和泄压管线，全金属结构，外形尺寸按照现场进行加工，可根据不同地区工艺要求定制。 |
安装与维保实训平台：

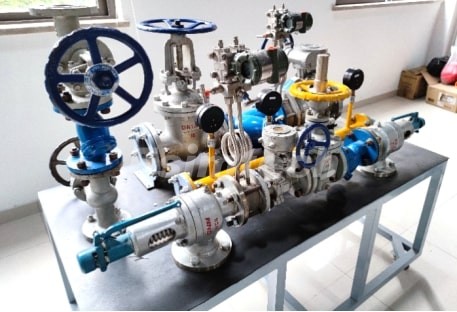

 | 安装与维保操作台 用于初级工安装、维保操作培训，均由实物组装而成，如左图所示，包含闸阀、压力表、孔板流量计、安全阀。 |
场景显示系统为大屏幕LED全彩显示系统选配：
 | 大屏幕LED全彩显示系统 1. 将模拟现场场景的3D动画经专业图形处理器处理后，采用LED全彩显示系统显示。 2. LED P2.5显示屏，分辨率为1920*1080 3. 显示屏尺寸4800mm(宽)*2700mm(高) （最终屏幕安装尺寸、分辨率视安装环境进行调整） |
油气集输模拟器主控软件
- 软件框架模块
- 界面控制模块
- 设备控制软件模块
- 系统自检模块
- 学员与成绩管理软件模块
油气集输模拟器工艺软件
- 流体计算软件模块
- 事故及复杂情况软件模块
油气集输模拟器图形软件
- 流程控制模块
- 设备控制模块
| 序号 | 名称 | 规格型号及主要技术参数 | 单位 | 数量 |
| 1 | 硬件设备模块 | 包括井口设备、计量设备、原油脱水设备、污水处理设备、原油外输设备及相关辅助设备组成 | 套 | 1 |
| 2 | 场景显示系统 | 大屏幕LED全彩显示系统 | 套 | 1 |
| 3 | 控制计算机 | CPU：I7或同等配置，内存：16G，硬盘：固态240G | 台 | 1 |
| 4 | 图形计算机 | CPU：i7或同等配置 显卡：RTX4060 或同等配置 内存：16G 硬盘：固态480G | 台 | 1 |
| 5 | 打印机 | 打印机 | 台 | 1 |
| 6 | 音效系统 | 品牌功放，品牌音箱、调音台，无线麦克风接收器（配无线、手持、桌面、佩戴式麦克风各一套） | 套 | 1 |
| 7 | 其他配套设备 | 包括旋转式升降办公椅2把，办公桌一张，标准机柜1套 | 套 | 1 |
| 8 | 安装与维保实训平台 | 可进行操作培训 | 套 | 1 |
| 9 | 软件 | 油气集输模拟培训系统主控软件 | 套 | 1 |
| 10 | 软件 | 油气集输模拟培训系统工艺软件 | 套 | 1 |
| 11 | 软件 | 油气集输模拟培训系统图形软件 | 套 | 1 |
功能特点
根据现场中控界面设计，通过现场PID图进行数字化建模，模拟现场工艺流程。
根据学员操作实时计算出设备工作状况、管道压力等参数。
应用三维动画模拟现场的视觉环境。系统中的动画能展现井下场景、设备动作和设备的工作原理等，图形软件模块能展现整个系统内部流体的流动情况、压力分布情况。
事故设置可以帮助学员更直观的认识到事故的原因，引导他们处理常见事故。
油井参数（压力，温度，流量）可调。
系统具有完善的扩充功能。
可完成的培训项目（部分列举）
- 抽油机井开井
- 抽油机井关井
- 电潜泵井开井
- 电潜泵井关井
- 井口故障判断及排除
- 加热炉点炉操作
- 单井计量操作
- 计量站故障判断及排除
- 离心泵倒泵
- 三相分离器倒换操作
技术要求
- 电源参数：220V/50Hz交流电
- 功率参数：<6000W
安装运行环境要求
- 场地面积：长≥10米，宽≥8.5米
- 将设备供电和照明供电分开
- 系统工作环境温度：0℃～30℃
- 相对湿度：平均相对湿度小于90％
