ESIM-CD12全尺寸钻井模拟培训系统

钻进过程中，系统能模拟计算钻压；开泵后，系统能计算泵压；起下钻过程中，系统能计算波动压力
系统能模拟硬关井过程和软关井过程。
系统能模拟使用钻具内防喷工具（如旋塞、回压凡尔）关井。
关井后，系统能完成对装有止回阀的钻具求关井立压。
系统能模拟气体发生运移的压力变化。
系统能计算钻柱或钻柱接头通过关闭的环形和闸板时的摩擦力。
系统能反应钻柱接头通过关闭的环形防喷器时产生的压力波动。
在作业操作过程中，系统可随时引入故障。

钻前准备

地层破裂压力试验

常规操作

正常钻进
正常下钻
正常起钻

关井操作

钻进过程中发生溢流的关井操作
起钻杆过程中发生溢流的关井操作
起钻发生溢流关井后的强行起下钻操作
起钻铤时发生溢流的关井操作
空井发生溢流的关井操作

压井操作

司钻法压井
工程师法压井
体积法压井
平推法压井

钻井事故及处理

下钻遇阻操作
起钻遇卡操作
沉砂卡钻
粘附卡钻
键槽卡钻
泥包卡钻
孔塌卡钻
缩径卡钻
公锥打捞
井下落物磨铣
憋跳
漏失层钻进

故障模拟

钻具刺漏
水眼堵塞
水眼冲蚀
节流阀堵塞
节流阀冲蚀
泥浆泵故障
防喷器故障

电源要求

电源：110~220V/50~60Hz交流电
设备功率：2.5KW
LED屏幕功率：15KW

安装环境

场地面积：建议不小于40m²
系统工作环境温度：0℃～30℃
相对湿度：平均相对湿度小于90％

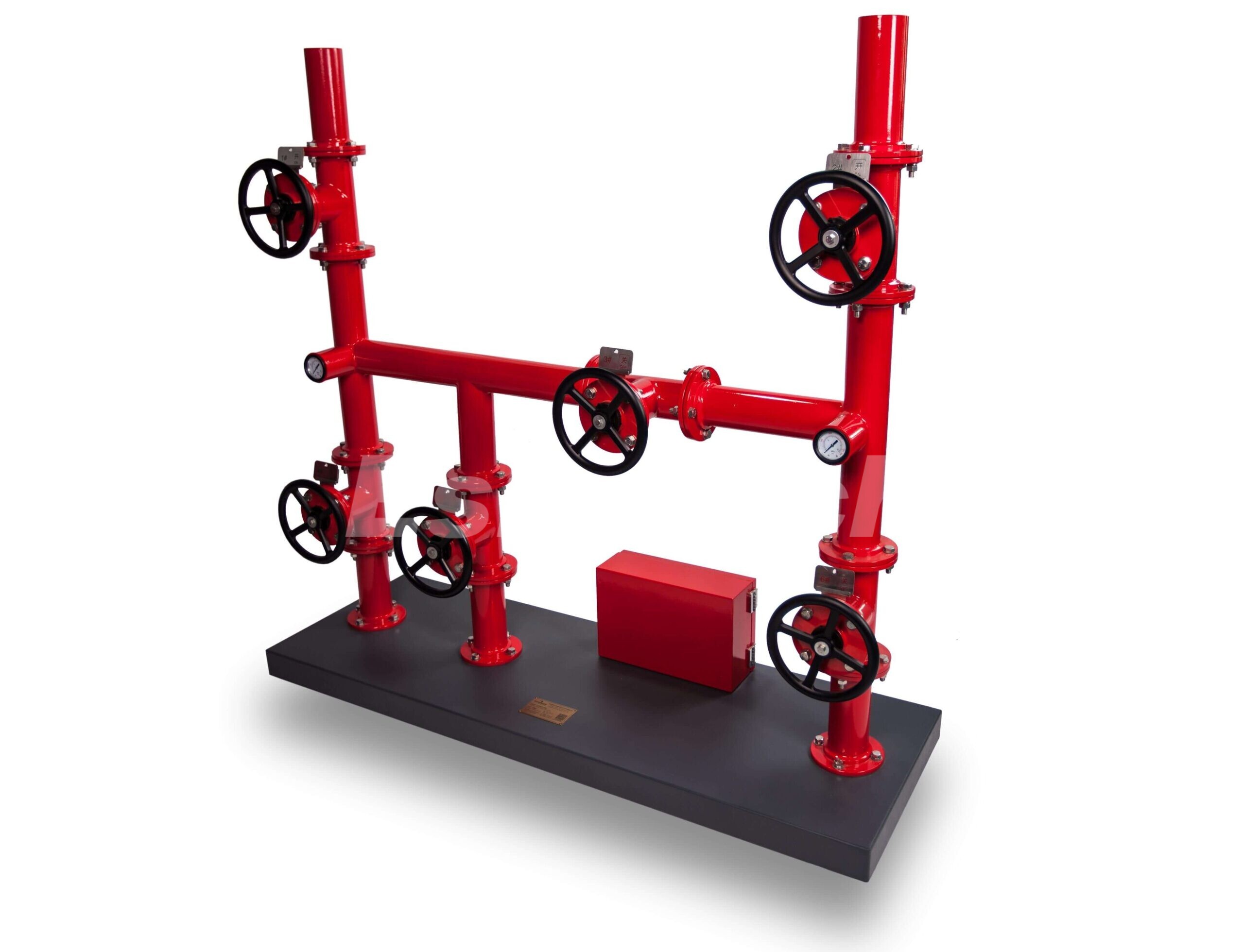

系统主要硬件包括司钻操作台、顶驱操作台、防喷器控制台、节流控制箱、立管管汇、节流管汇、压井管汇。

系统音效模拟

所有钻井作业模拟图画中出现的钻井设备运行时、碰撞时、加减速运转时的音效均与钻井现场设备实际声音一致，音效逼真、贴近现场。

模拟器功能

模拟器操作满足对钻井司钻、副司钻、井队技术员、钻井队队长及钻井监督等不同工种的培训。通过使用模拟器培训，使受训人员掌握软、硬关井及常规、非常规压井技术。

模拟器系统软件采用数学模型模拟石油工程钻井作业中的各种工况和参数，例如压力、扭矩、钻速、排量等，精确反应这些物理参数之间的关系，达到与实际钻井作业相同的效果。

模拟器系统能设置各种钻井参数，如钻具结构、井身结构、地层参数、设备参数等，使培训更加灵活和更有针对性；软件系统采用无定序架构，能真实模拟钻机的各种操作，系统更接近实际；利用虚拟现实技术构造逼真的感知环境，采用与操作工况同步的三维动画。

模拟器按照工业级标准设计，数据采集与控制系统采用PLC构成，能最大程度保证设备的可靠性

具体系统特点

系统符合IWCF和IADC标准。
具有无定序模拟软件架构。对受训人员的操作顺序没有任何限制，完全模拟真实钻机的模式和功能，操作者可以按照任何方式去操作模拟系统，就像操作真实钻机一样。
具有载入一个井况快照，培训多种操作的功能。通过合理设置井况快照，可以在同一个作业中，同时培训学员起下钻杆、钻进、钻井溢流、关井、压井的一体式无缝操作。
具有参数设置功能。教师可以灵活设置各种参数。例如“钻具组合”、“地层参数”、“泥浆参数”、“钻井设备参数”等。教师可以以真实的井况，现场设备选用情况为基础，对钻井过程中的各个参数进行自定义设置，从而构建对应的真实的井况快照。
具有故障设置功能。教师可以在学员训练过程中，随时引入设备和井下故障。学员通过参数的变化来发现故障、判断故障。例如可以设置“钻具刺漏”、“水眼堵塞”、“水眼冲蚀”、“节流阀堵塞”、“节流阀冲蚀”、“泥浆泵故障”、“防喷器故障”等。
具有模拟速度控制功能。教师可根据需要调整模拟训练的速度。
具有报警设置功能。受训学员可以设置大量的参数阈限值，当参数超过阈限值后，模拟培训系统将发出不同警报，而且警报的启停与学员的操作、工况及图形显示相一致。
用3D动画模拟钻井现场的视觉环境。系统中的动画能展现井口与井下场景、设备动作和设备的工作原理等。同时在场景中能以动画人物来表现钻井过程中各工种在作业的角色关系、站位以及操作规范。能根据需要切换和分屏展示不同的场景，如：钻井液流动路径以及各种曲线及实时数据等。
具有模拟钻井现场音效功能。系统能模拟钻井现场的绞车、转盘、泵设备的音效。声音的启停与学员的操作、工况及图形显示相一致。
能以曲线的形式实时展现各种重要参数的变化趋势，例如泥浆池体积增减量、套管压力、立管压力等，考察培训学员通过曲线正确判断井下情况，预判事故的能力。
具有数据回放功能，能以曲线方式展现学员操作过程中的参数变化，方便学员查看。
培训过程控制。能随时暂停作业、保存作业、回调作业等。
能提供公制单位和英制单位显示，并能及时互相切换。
能提供中英文界面显示的实时切换。
具有对学员操作的自动评分功能。根据学员的操作步骤和操作水平，由系统内置的评分系统自动给出成绩和扣分原因，实现技能水平评价公平公正。
具有受训学员信息管理功能。
具有一键启动关闭的功能。
